ValkCavityVision 2.0 consta de varios componentes únicos que están totalmente ajustados entre sí y destacan por su funcionalidad, calidad y facilidad de montaje gracias a nuestros numerosos años de experiencia, nuestro departamento interno de I+D y nuestra propia fábrica. Juntos, los componentes forman un sistema de pantalla innovador y fiable en el que puede confiar, ahora y en el futuro.

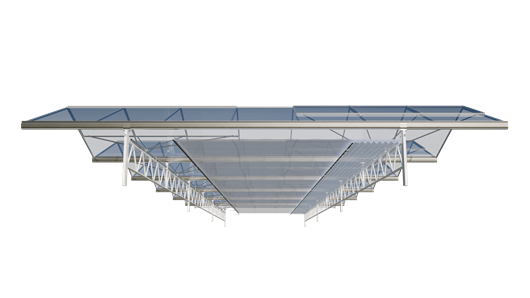

ValkCavityVision 2.0 | El sistema de pantallas de doble cámara más versátil
Un sistema de pantallas de doble cámara, compuesto por dos capas de tela de pantalla con una capa de aire entre ellas, ofrece a los cultivadores el máximo control sobre la eficiencia energética, la protección de los cultivos y la gestión de la calidad. El resultado: un negocio más sostenible con mayores beneficios.
Esto se optimiza eligiendo un sistema de pantalla de dos cámaras con las mejores prestaciones en términos de funcionalidad, fiabilidad y facilidad de uso, como ValkCavityVision 2.0.
Mientras que en ValkCavityVision 1.0 las dos telas de la pantalla se montan en un perfil accionado por un motor, en ValkCavityVision 2.0 se montan en dos perfiles accionados por dos motores. Esto ofrece más opciones de control, lo que permite a los cultivadores ajustar las pantallas con mayor precisión a las condiciones específicas.
Ejemplo: A medida que aumenta la demanda de calor después de la puesta de sol, se cierra la tela de la pantalla inferior. Cuando la demanda de energía disminuye después de la salida del sol, la pantalla inferior se abre sin dejar entrar el aire frío inmediatamente, minimizando así la pérdida de calor y los costes de calefacción.
En resumen: ¡el control climático perfecto para mayor eficiencia.
✔ Menos costes energéticos ✔ Mejor climatización ✔ Más eficiencia
¿Qué hace que ValkCavityVision 2.0 sea único?
-

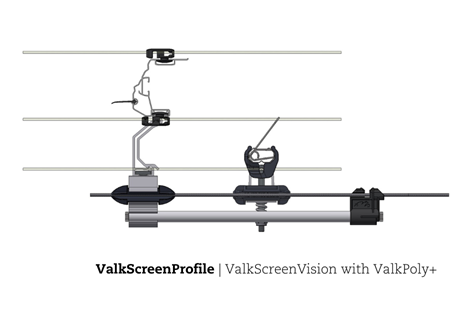

Con el sistema de pantalla ValkCavityVision 2.0, se puede utilizar el ValkScreenProfile de ValkScreenVision o ValkClip para la instalación de la pantalla superior. Para la instalación de la pantalla inferior, se utiliza el ValkScreenProfile de ValkPoly+. En todos los tipos de ValkScreenProfile, se fija la tela de las pantallas con el ValkScreenClip.

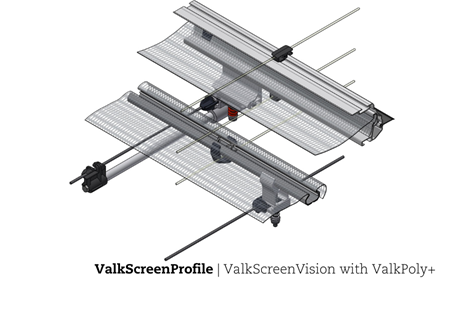

ValkScreenProfile pantalla superior (ValkScreenVision) (Figura 1):
- La parte superior ancha proporciona resistencia y evita que la pantalla se abombe.
- La parte inferior estrecha reduce el paquete de tela para obtener más luz.
- Diseño único para facilitar el apilamiento.
- Dispone de cámaras en la parte superior e inferior para un montaje sencillo de las guías de cable ValkWireGuides.
- Disponible en diámetros de 22, 35 y 50 mm.
- Prefabricadas con gomas de sellado para un cierre perfecto.
- Disponible en varias longitudes estándar.

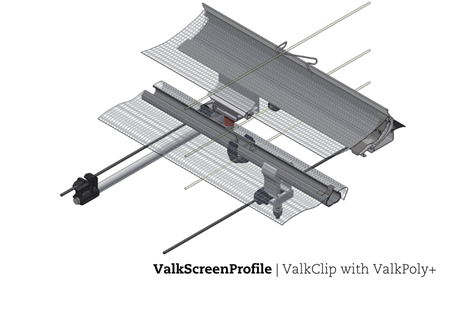

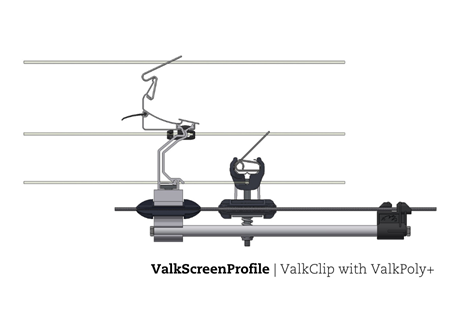

ValkScreenProfile pantalla superior (ValkClip) (Figura 2):
- Nota: Se suministra sin tira de cierre de goma, esta tendrá que colocarse in situ.
- Perfil ligero gracias a un diseño óptimo con espesores de pared mínimos.
- Disponible en 45 mm y 54 mm.
- Adecuado para ValkWireGuides de plástico en la parte inferior y ValkWireGuides de acero inoxidable en la parte superior.
- Disponible en varias longitudes estándar
ValkScreenProfile pantalla inferior (ValkPoly+) (Figura 3):
- Forma única.
- Se encaja fácilmente.
- Perfectamente acoplable.
- Disponible en 6400 mm de longitud.
-

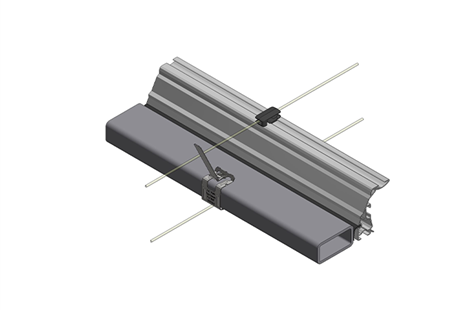

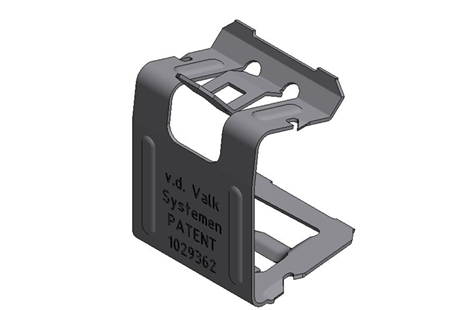

Con el ValkCavityVision 2.0, se fija la tela de la instalación de la pantalla superior a la cercha con un ValkTrussClip que garantiza una conexión muy fuerte.
Las dos lengüetas dobladas aseguran que el cable atlas permanezca bien centrado. Como resultado, no toca ningún borde afilado y proporciona un doble soporte para los cables atlas, por lo que duran mucho más.
Mejor fuerza de sujeción. Muy compacto: solo 26 mm de ancho. Las 'lengüetas' dobles y redondeadas en la parte inferior evitan el desgaste en los cables atlas.
-

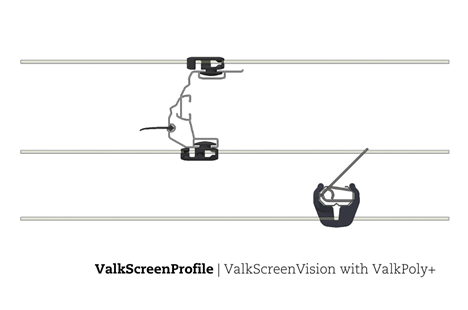

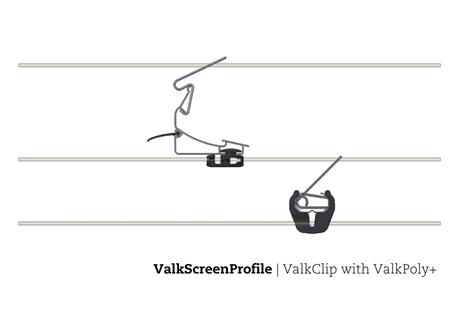

El ValkWireGuide está disponible en varias versiones. Con el ValkScreenProfile de ValkScreenVision, la variante de plástico se utiliza tanto en la parte superior como en la inferior. En el caso del ValkScreenProfile de ValkClip y ValkPoly+, la variante de acero inoxidable se utiliza en la parte superior y la variante de plástico en la parte inferior. Esta guía ValkWireGuide garantiza que el perfil y los cables atlas puedan moverse independientemente el uno del otro, manteniendo la instalación libre de tensiones en caso de estiramiento y contracción.
Diseño compacto. Fácil de montar en la parte superior e inferior del ValkScreenProfile. Evita el desgaste del ValkScreenProfile. Evita la pérdida de luz debido a las rayas negras en el tejido de la pantalla.
-

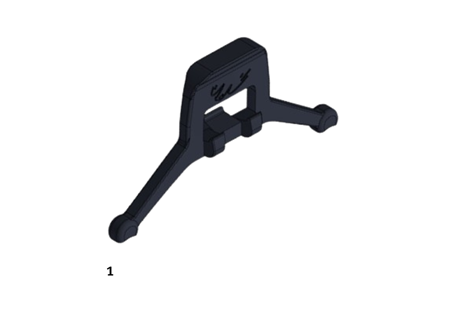

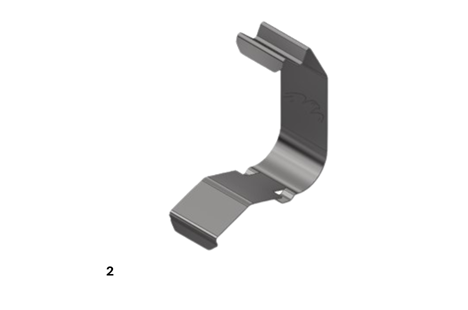

El ValkScreenClip está disponible en varias versiones y fija la tela de la pantalla al ValkScreenProfile.

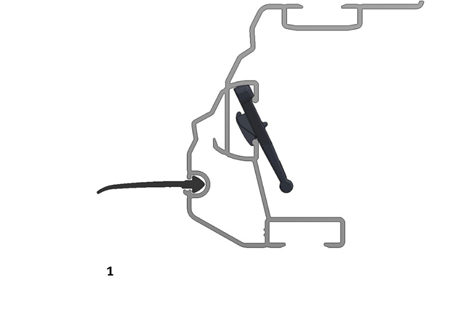

En el caso del ValkScreenProfile pantalla superior (ValkScreenVision), la tela de la pantalla se fija con el ValkScreenClip de plástico en la cámara de las tiras de tela del perfil (Figura 1).

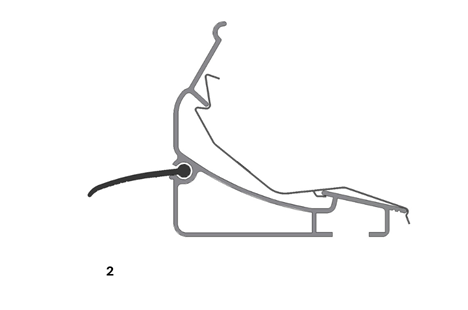

En el caso del ValkScreenProfile pantalla superior (ValkClip), la tela de la pantalla se fija con el ValkScreenClip de acero inoxidable al perfil (Figura 2).

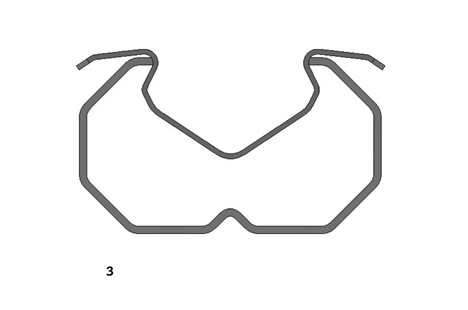

En el caso del ValkScreenProfile pantalla inferior (ValkPoly+), la tela se fija a la parte superior del perfil con un clip de acero inoxidable (Figura 3).
Tamaño mínimo de paquete para máxima ganancia de luz.
ValkScreenDrive: Para cada invernadero Venlo el accionamiento de pantalla adecuado
Puede elegir entre tres tipos diferentes de accionamiento. ¡Así, siempre tendrá el sistema más adecuado para su invernadero!
-
Tipo 1 (instalación de cremalleras)
-
Tipo 2 (cable de tracción)
-
Tipo 3 (semitracción/empuje)
Instalación de cremalleras
Adecuado para cualquier tipo invernadero
Necesidad de cremalleras (deben adquirirse externamente)
Sin fuerzas en las fachadas del invernadero
¿Cómo funciona?
Funcionamiento mediante tubo de tracción/empuje y cremallera.
Para abrir y cerrar la pantalla, el tubo de tracción/empuje se mueve hacia delante y hacia atrás sobre la cremallera.
Componentes únicos del ValkScreenDrive tipo 1 (instalación de cremalleras)
-
ValkDriveTube tira y empuja la pantalla para abrirla y cerrarla.
Contiflo galvanizado, evita la oxidación blanca. Adecuado para un uso intensivo (por ejemplo, para pantallas de oscurecimiento con ventanas de ventilación abiertas) Disponible en dos diámetros: 27 y 32 mm. Disponible en longitudes estándar. Fácil de conectar a la cremallera de cualquier proveedor. Acoplamiento con extremo reducido con conexión mediante perno de brida y tuerca de brida.
-

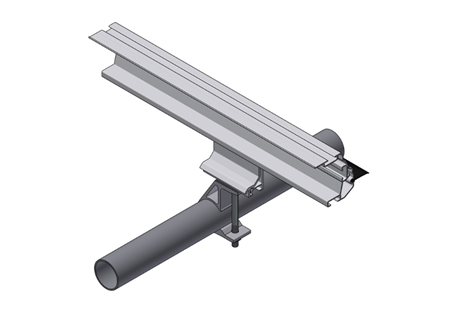

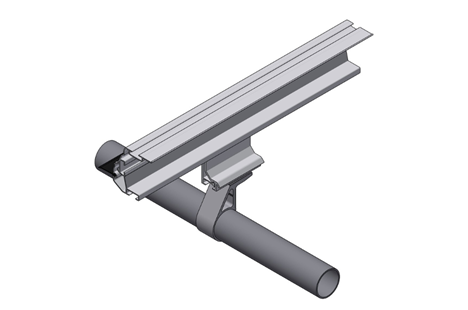

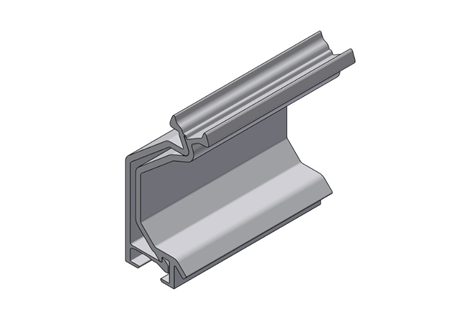

El ValkTableClamp es la conexión ideal entre el ValkDriveTube y el ValkScreenProfile. Para la instalación de la pantalla superior con el ValkCavityVision 2.0 se monta rebajado con un ValkKliMax Extender.

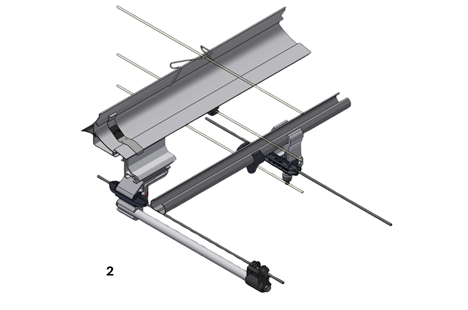

Para la instalación de la pantalla inferior, se acopla el ValkTableClamp directamente al ValkScreenProfile.
Ambas unidades pueden funcionar de forma independiente y no interfieren entre sí.
Disponible para tubos de 27 y 32 mm. Conexión extra fuerte gracias al perfil hueco. Montaje fácil y resistente con un solo perno. El Extender está disponible en varias versiones
-

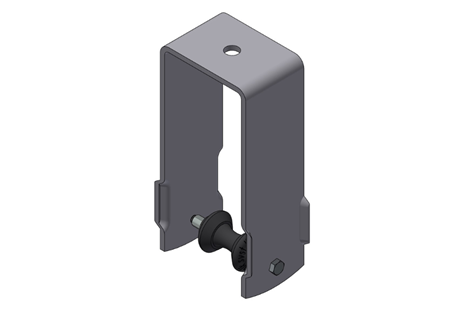

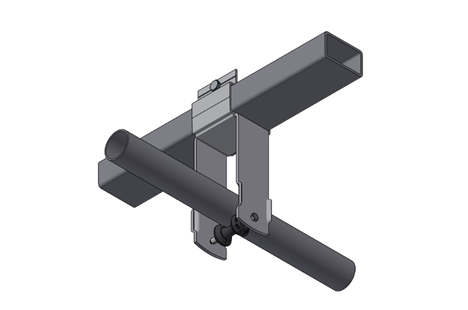

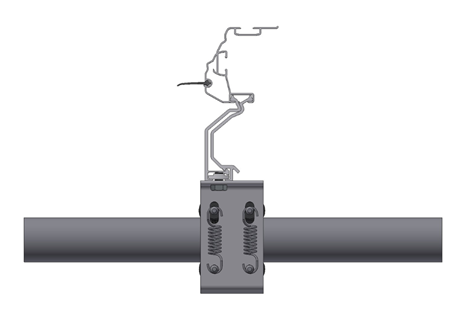

El ValkRollerBracket guía el ValkDriveTube.
Montaje sencillo. Disponible en versiones de perno y de abrazadera. Uso de rodillos de plástico patentados. Gracias a la movilidad de los rodillos, las diferencias de dilatación entre las cerchas de acero y los perfiles de pantalla de aluminio se absorben sin problema.
-

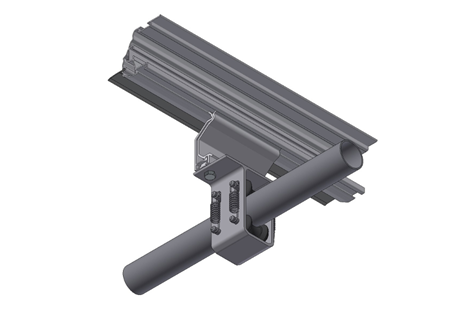

El ValkRollerClamp forma la conexión entre el ValkDriveTube y el ValkScreenProfile en el caso de secciones con diferentes dimensiones (sección de ajuste).
En este caso, el ValkRollerClamp sustituye al ValkTableClamp, garantizando también en esta sección diferente una tela de pantalla perfectamente ajustada.
Aquí también, en la pantalla superior, el ValkRollerClamp se monta rebajado con el ValkExtender.
Apto para tubos de 27 y 32 mm.
Accionamiento por cable
Más económico
Controla las secciones de pantalla grandes
El invernadero debe ser capaz de soportar las fuerzas de esta instalación
¿Cómo funciona?
Funciona con cable de tracción de acero inoxidable. Este cable se enrolla alrededor de un eje de accionamiento de acero. Un casquillo tensor especial asegura que el cable esté correctamente tensado para un funcionamiento suave.
Componentes únicos del ValkScreenDrive tipo 2 (cable de tracción)
-
En el caso del sistema de pantalla ValkCavityVision 2.0, para la instalación de la pantalla superior, el ValkKliMax Stability se monta rebajado con el ValkKliMax Extender.

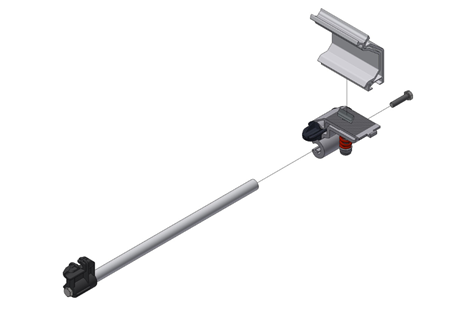

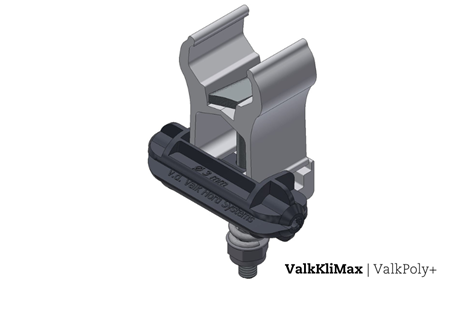

Para la instalación de la pantalla inferior, se utiliza el ValkKliMax del sistema de pantalla ValkPoly+.
Se monta directamente en el perfil de la pantalla.Ambas unidades pueden funcionar de forma independiente y no interfieren entre sí.

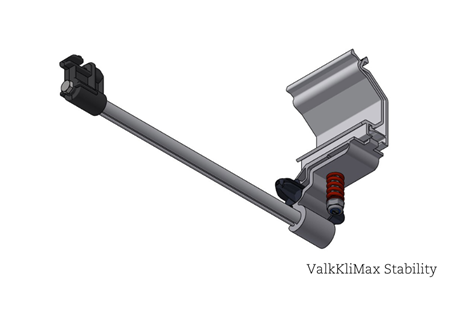

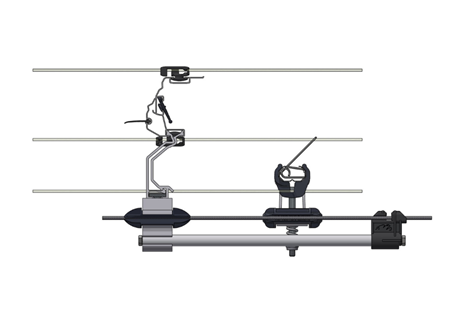

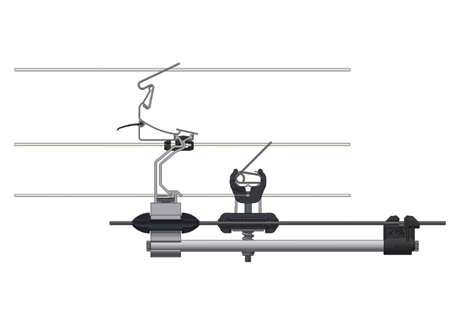

El ValkKliMax hace que un sistema de pantalla sea totalmente controlable y eficaz: ya sea abriendo y cerrando la tela de la pantalla, o ajustando los orificios de humedad.
El ValkKliMax garantiza un sellado perfecto en todas las situaciones, orificios de humedad extremadamente uniformes y el paquete de tela más pequeño posible.
El más potente de su clase con resistencia de 6 o 9 kilos. Alinea primero los perfiles de la pantalla para conseguir huecos de humedad o disipación del calor uniformes. Garantiza fuerzas controladas en la estructura del invernadero. Proporciona ganancia de luz gracias a su estructura compacta. El ValkKliMax Stability está equipado con un eje de estabilidad.
-

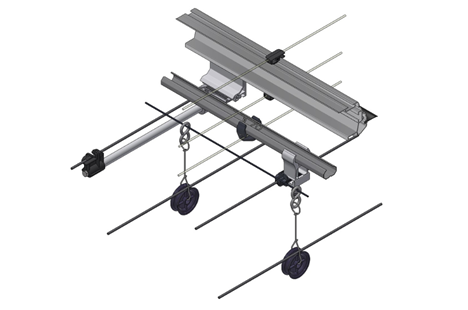

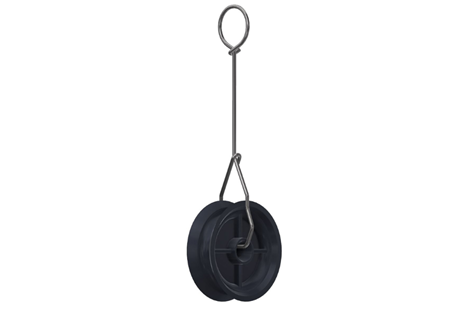

El ValkPulley soporta el cable de retorno del accionamiento del cable de tracción (tipo 2) para que no se pandee y la instalación siga funcionando sin problemas.
Se puede fijar al tubo de cercha (opcional). Se puede abrir, por lo que también se puede montar posteriormente en el cable de retorno. Se puede abrir, lo que facilita su retirada o sustitución.
-

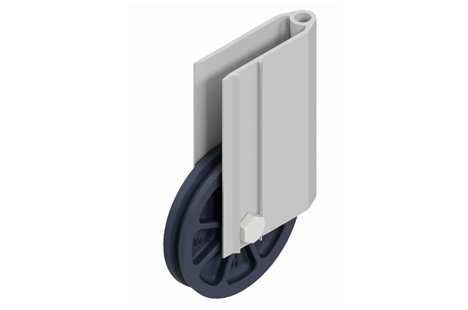

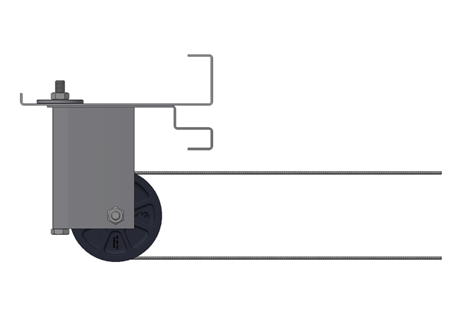

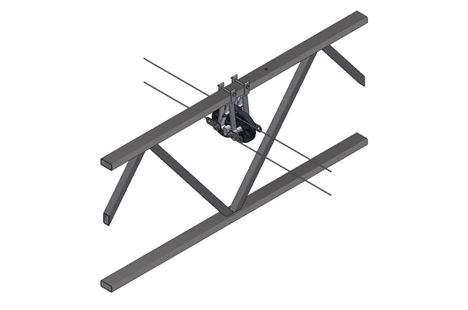

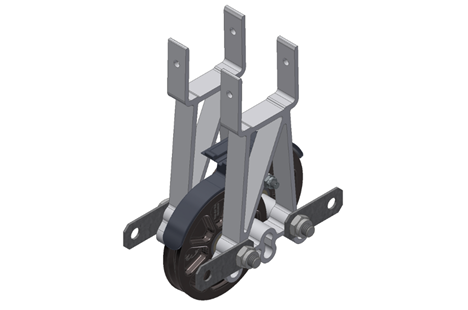

El ValkReversingWheel garantiza que el cable de acero inoxidable se guíe hacia atrás en la fachada delantera y en una división de secciones.
Disponible rápidamente en versión simple o doble. Premontado en carcasa de aluminio con ruedas de plástico. Ruedas de doble cojinete para soportar fuerzas mayores. Fácil de montar en tamaños de perfil estándar. Disponible en diámetro de rueda de 100 mm y 130 mm, adecuado para cable de 3 mm. Evita el contacto con ValkKliMax en un perfil estrecho, sin necesitar una placa de extensión. Evita el desgaste de la tela de la pantalla debido a la posición del cable atlas con respecto al cable de tracción. Disponible en versión espejo (doble rueda) como solución para múltiples instalaciones de pantalla.
-
El ValkDriveShaft está situado en el centro de la sección de la pantalla. El eje enrolla y desenreolla el cable de acero para abrir y cerrar la pantalla.
El ValkDriveShaft está disponible en tres versiones:
reducción X, reducción O, liso.Eje reducido x: fácil de conectar mediante pernos, ¡con un juego mínimo y sin soldaduras! Eje reducido-o: más fácil de conectar mediante soldaduras que el tubo liso. Tubo liso: puede conectarse mediante soldaduras.
-
El ValkWireTensioner se utiliza en combinación con el ValkWireSleeve. El tensor asegura que los cables de acero inoxidable tengan la tensión correcta, para que el ValkKliMax funcione correctamente. El manguito controla el enrollado y desenrollado ordenado del cable de tracción.
Adecuado para el montaje en el eje de accionamiento de 2". Fijación del cable de acero en el interior del Tensioner para evitar que se dañe la tela de la pantalla. Su diseño garantiza una fijación y alineación inmóviles en el ValkDriveShaft. Las ranuras en el ValkWireSleeve guían el cable de tracción. Los agujeros en el ValkWireSleeve indican cuándo se ha alcanzado el número correcto de envolturas.
-

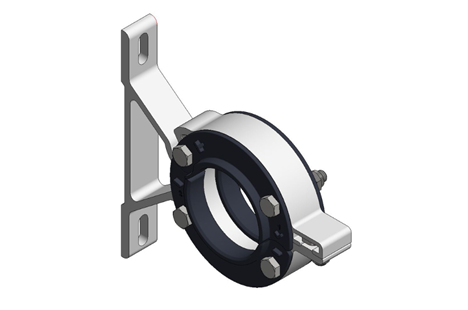

El ValkBearingBracket conduce el ValkDriveShaft y puede montarse en la estructura del invernadero de varias maneras.
Montaje muy simplificado gracias a la funcionalidad de la válvula. El ValkDriveShaft ya no se enhebra, sino que se inserta. La fabricación en aluminio de una sola pieza evita la desalineación. Evita muescas en el eje de accionamiento. La colocación optimizada de los rodamientos asegura la resistencia a las fuerzas de ValkDriveShaft. Disponible con rodamientos de manguito de plástico o con rodamientos de 8 bolas. También disponible como variante de abrazadera.
Accionamiento semitracción/empuje
Económico y adecuado para cualquier tipo de invernadero
Controla las secciones de pantalla más grandes
Sin cremallera
Sin fuerzas en las fachadas del invernadero
¿Cómo funciona?
Funcionamiento con tubo de tracción/empuje y cable de tracción de acero
Combina las ventajas de un sistema de tracción/empuje con las de un sistema de cable de tracción.
Componentes únicos del ValkScreenDrive tipo 3 (semitracción/empuje)
-
ValkDriveTube tira y empuja la pantalla para abrirla y cerrarla.
Contiflo galvanizado, evita la oxidación blanca. Adecuado para un uso intensivo (por ejemplo, para pantallas de oscurecimiento con ventanas de ventilación abiertas) Disponible en dos diámetros: 27 y 32 mm. Disponible en longitudes estándar. Fácil de conectar a la cremallera de cualquier proveedor. Acoplamiento con extremo reducido con conexión mediante perno de brida y tuerca de brida.
-
El ValkTableClamp es la conexión ideal entre el ValkDriveTube y el ValkScreenProfile. Para la instalación de la pantalla superior con el ValkCavityVision 2.0 se monta rebajado con un ValkKliMax Extender.
Para la instalación de la pantalla inferior, se acopla el ValkTableClamp directamente al ValkScreenProfile.
Ambas unidades pueden funcionar de forma independiente y no interfieren entre sí.
Disponible para tubos de 27 y 32 mm. Conexión extra fuerte gracias al perfil hueco. Montaje fácil y resistente con un solo perno. El Extender está disponible en varias versiones
-
El ValkRollerBracket guía el ValkDriveTube.
Montaje sencillo. Disponible en versiones de perno y de abrazadera. Uso de rodillos de plástico patentados. Gracias a la movilidad de los rodillos, las diferencias de dilatación entre las cerchas de acero y los perfiles de pantalla de aluminio se absorben sin problema.
-
El ValkDriveShaft está situado en el centro de la sección de la pantalla. El eje enrolla y desenreolla el cable de acero para abrir y cerrar la pantalla.
El ValkDriveShaft está disponible en tres versiones:
reducción X, reducción O, liso.Eje reducido x: fácil de conectar mediante pernos, ¡con un juego mínimo y sin soldaduras! Eje reducido-o: más fácil de conectar mediante soldaduras que el tubo liso. Tubo liso: puede conectarse mediante soldaduras.
-
El ValkWireTensioner se utiliza en combinación con el ValkWireSleeve. El tensor asegura que los cables de acero inoxidable tengan la tensión correcta, para que el ValkKliMax funcione correctamente. El manguito controla el enrollado y desenrollado ordenado del cable de tracción.
Adecuado para el montaje en el eje de accionamiento de 2". Fijación del cable de acero en el interior del Tensioner para evitar que se dañe la tela de la pantalla. Su diseño garantiza una fijación y alineación inmóviles en el ValkDriveShaft. Las ranuras en el ValkWireSleeve guían el cable de tracción. Los agujeros en el ValkWireSleeve indican cuándo se ha alcanzado el número correcto de envolturas.
-

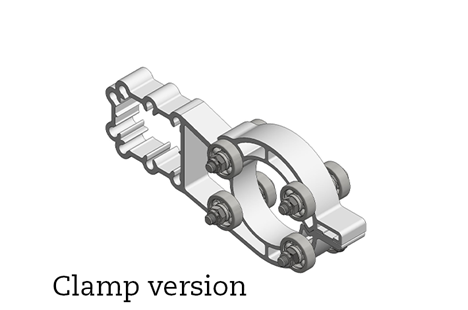

El ValkBearingBracket conduce el ValkDriveShaft y puede montarse en la estructura del invernadero de varias maneras.
Montaje muy simplificado gracias a la funcionalidad de la válvula. El ValkDriveShaft ya no se enhebra, sino que se inserta. La fabricación en aluminio de una sola pieza evita la desalineación. Evita muescas en el eje de accionamiento. La colocación optimizada de los rodamientos asegura la resistencia a las fuerzas de ValkDriveShaft. Disponible con rodamientos de manguito de plástico o con rodamientos de 8 bolas. También disponible como variante de abrazadera.
