ValkClip bestaat uit enkele unieke componenten die volledig op elkaar zijn afgestemd en zich onderscheiden in functionaliteit, kwaliteit en montagegemak dankzij onze jarenlange ervaring, in-house R&D en eigen fabriek. Samen vormen de componenten een innovatief en betrouwbaar schermsysteem waarop u kunt bouwen, nu en in de toekomst.
ValkClip | De voordelige keuze onder de hightech schermsystemen
Het ValkClip systeem is een low-budget horizontaal schermsysteem.
Dit beproefde systeem heeft zich in de afgelopen jaren meer dan bewezen en is de voorloper van de nieuwe generatie schermprofielen.
Bij het ValkClip systeem staat eenvoud centraal. Het schermdoek wordt bij dit systeem met behulp van RVS doekclips aan het schermprofiel bevestigd. Het voordelige schermprofiel en toebehoren functioneert uitstekend in situaties waarin zaken als montagetijd en lichtwinst niet de hoogste prioriteit hebben.
✔ Lichtgewicht ✔ Sterk ✔ Voordelige keuze onder de hightech systemen
Wat maakt ValkClip uniek?
-
Het ValkScreenProfile is een sterk schermprofiel dat in diverse breedtes verkrijgbaar is.
Het schermdoek wordt vastgezet met RVS doekclips. De polyester steundraden worden vastgezet met kunststof ValkWireGuides en de polyester opwaaidraden worden met RVS opwaaidraadgeleiders.
Let op: het ValkScreenProfile wordt geleverd exclusief rubber sluitstrip, deze zal op locatie in getrokken moeten worden.
Lichtgewicht profiel door optimaal ontwerp met minimale wanddiktes. Verkrijgbaar in 45 mm en 54 mm. Verkrijgbaar in diverse standaard lengtematen. Geschikt voor kunststof draadgeleider aan de onderzijde en RVS draadgeleider aan de bovenzijde.
-
De ValkTrussClip is uitgegroeid tot dé standaard wereldwijd en beschikt over een dubbele lip, waardoor de polyesterdraden nog beter ondersteund worden.
Betere klemkracht. Zeer compact: 26 mm breed. Dubbele, afgeronde 'lippen' aan onderzijde voorkomen slijtage aan atlasdraden.
-
De ValkWireGuide zorgt ervoor dat het profiel en de atlasdraden los van elkaar kunnen bewegen, waardoor de installatie spanningsvrij blijft bij rek en krimp.
Compacte uitvoering. Eenvoudig te bevestigen boven en onder in het ValkScreenProfile. Voorkomt slijtage van het ValkScreenProfile. Voorkomt lichtverlies door zwarte strepen op het schermdoek.
-
De ValkScreenClip zit vast op de rand van het profiel en doet na het verwisselen van het schermdoek gewoon weer z´n werk bij het volgende schermdoek.
Zorgt voor een grote opbergcapaciteit van het doek. Minimale pakketgrootte voor maximale lichtwinst.
ValkScreenDrive: Voor elke Venlokas een geschikte schermaandrijving
U kunt kiezen uit drie verschillende type aandrijvingen. Hiermee heeft u altijd het meest geschikte systeem voor uw kas!
-
Type 1 (Trek/duw)
-
Type 2 (Trekdraad)
-
Type 3 (Semi-Trek/duw)
Trek/duw aandrijving
Geschikt voor elk type kas
Tandbanen noodzakelijk (extern aan te schaffen)
Geen krachten op de kopgevels van de kas
Hoe werkt het?
Werking m.b.v. trek/duwbuis en tandbaan.
Voor het openen en sluiten van het schermdoek, beweegt de trek/duwbuis heen en weer m.b.v. de tandbaan.
Unieke componenten ValkScreenDrive Type 1 (Trek/duw)
-
De ValkDriveTube trekt en duwt het scherm open en dicht.
Contiflo verzinkt, voorkomt witroest. Geschikt voor zwaar gebruik (bijv. bij verduisteringsdoek met geopende luchtramen) Verkrijgbaar in twee diameters: 27 en 32 mm. Verkrijgbaar in standaardlengtes. Eenvoudig aan te sluiten op tandbaan van iedere leverancier. Verjongde koppeling met flensmoer-flensboutverbinding.
-
De ValkTableClamp vormt de ideale verbinding tussen de ValkDriveTube en het ValkScreenProfile.
Verkrijgbaar in uitvoering voor 27 en 32 mm buis. Extra sterke verbinding door hollow profiel. Gemakkelijk en degelijk te monteren met slechts één bout.
-
De ValkRollerBracket geleidt de ValkDriveTube.
Eenvoudige montage. Verkrijgbaar in zowel bout- als klemvariant. Gebruik van gepatenteerde kunststof rollen. Bewegingsvrijheid van de rollen vangt moeiteloos uitzettingsverschillen tussen stalen spant en aluminium schermprofiel op.
-
De ValkRollerClamp vormt de verbinding tussen de ValkDriveTube en het ValkScreenProfile in het geval van afwijkende vakmaten (pasvak).
De ValkRollerClamp vervangt in dit geval de ValkTableClamp, waardoor ook in dit afwijkende vak een perfect sluitend schermdoek is gegarandeerd.Geschikt voor 27 en 32 mm buis.
Trekdraad aandrijving
Voordeliger
Bestuurt grote schermafdelingen
Kas dient bestand te zijn tegen de krachten van deze installatie
Hoe werkt het?
Werking m.b.v. rvs trekdraad. Deze draad wordt om een stalen aandrijfas gewikkeld. Een speciale spanbus zorgt ervoor dat de draad de juiste spanning krijgt voor een soepele werking.
Unieke componenten ValkScreenDrive Type 2 (Trekdraad)
-
De ValkKliMax maakt een schermsysteem maximaal beheersbaar en effectief: of het nu gaat om het openen en sluiten van het schermdoek, of het zetten van vochtkieren.
De ValkKliMax verzekert een perfecte afdichting in alle situaties, uiterste gelijkmatige vochtkieren en een zo klein mogelijk doekpakket.
De krachtigste in zijn soort met 3, 6 of 9 kilo weerstand. Lijnt schermprofielen eerst uit voor gelijkmatige vochtkieren of gelijkmatige afvoer van warmte. Garandeert gecontroleerde krachten op de kasconstructie. Geeft lichtwinst door compacte constructie. Diverse varianten voor maximale toepasbaarheid. Gemakkelijk monteren via kliksysteem.
-
De ValkPulley ondersteunt de retourdraad van de trekdraad (type 2) aandrijving, zodat deze niet gaat doorhangen en de installatie soepel blijft lopen.
Standaard voorzien van een profielclip. Deze past altijd. Kan worden bevestigd aan ValkScreenProfile (standaard). Kan worden bevestigd aan spantkoker (optioneel). Te openen, kan hierdoor ook achteraf aan retourdraad worden gemonteerd. Te openen, kan hierdoor eenvoudig worden verwijderd of vervangen.
-
Het ValkReversingWheel zorgt ervoor dat de RVS trekdraad ter plaatse van de kopgevel en bij een afdelingssplitsing retour geleid wordt.
Snel leverbaar, in zowel enkel of dubbele variant. Voorgemonteerd in aluminium behuizing met kunststof wielen. Dubbel gelagerd voor het verwerken van grotere krachten. Eenvoudig te monteren aan standaard profielmaten. Verkrijgbaar in 100 mm en 130 mm, geschikt voor 3 mm kabel. Voorkomt contact met ValkKliMax bij smal profiel, zonder noodzaak van uitbouwplaatje. Voorkomt slijtage schermdoek door positionering van atlasdraad t.o.v. trekdraad. Gespiegelde versie beschikbaar (dubbel wiel) als oplossing voor meerdere scherminstallaties.
-
De ValkDriveShaft bevindt zich in het midden van de schermafdeling. De as wikkelt de staaldraad op en af om het scherm te openen en sluiten.
De ValkDriveShaft is verkrijgbaar in drie uitvoeringen:
x- verjongd, o-verjongd, glad.X-verjongde as: eenvoudig te koppelen met boutverbinding, zonder speling én zonder lassen! O-verjongde as: makkelijker aan elkaar te koppelen door lassen dan de gladde buis. Gladde buis: aan elkaar te koppelen door lassen.
-
De ValkWireTensioner wordt gebruikt in combinatie met ValkWireSleeve. De Tensioner zorgt ervoor dat de RVS trekdraden op de juiste spanning staan, zodat de ValkKliMax correct functioneert. De Sleeve regelt het netjes op- en afwikkelen van de trekdraad.
Geschikt voor montage op de 2" aandrijfas. Bevestiging staalkabel aan binnenzijde van Tensioner ter voorkoming van schade aan schermdoek. Ontwerp garandeert onwrikbare fixatie en uitlijning op de ValkDriveShaft. Groeven op ValkWireSleeve geleiden de trekdraad. Gaatjes op ValkWireSleeve geven aan wanneer het juiste aantal wikkelingen is bereikt.
-

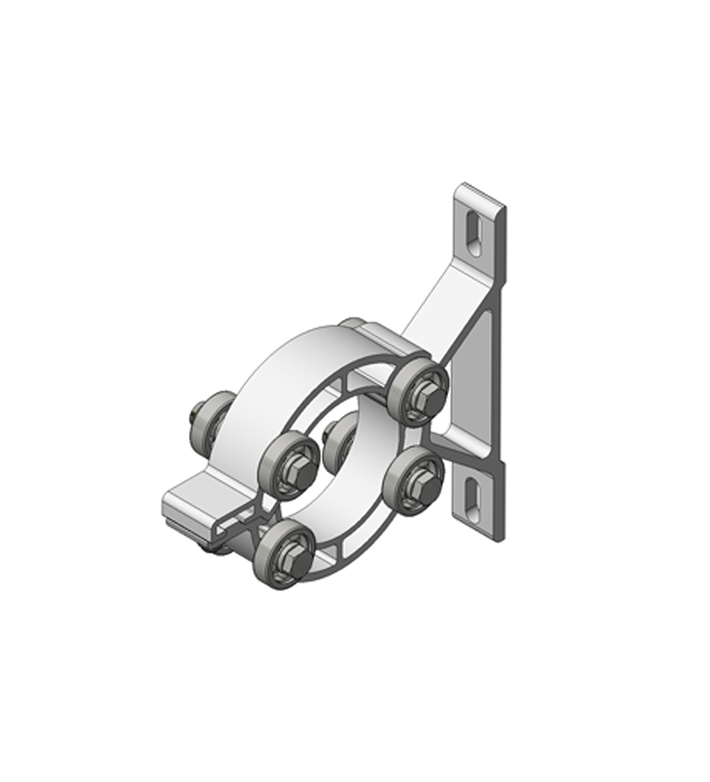

De ValkBearingBracket zorgt voor het geleiden van de ValkDriveShaft en kan op verschillende manieren aan de kasconstructie worden gemonteerd.
Sterk vereenvoudigde montage door klep-functionaliteit. Niet meer doorrijgen maar inleggen van de ValkDriveShaft. Vervaardiging uit één stuk aluminium voorkomt scheefstand. Voorkomt insnijden van de aandrijfas. Geoptimaliseerde plaatsing van de lager(s) garandeert bestendigheid tegen de krachten van de ValkDriveShaft. Verkrijgbaar met kunststof glijlager of met 8 kogellagers. Ook beschikbaar als klemvariant.
Semi-trek/duw aandrijving
Voordelig en geschikt voor elk type kas
Bestuurt grotere schermafdelingen
Zonder tandbaan
Geen krachten op de kopgevels van de kas
Hoe werkt het?
Werking m.b.v. trekduwbuis en stalen trekdraad.
Combineert de voordelen van een trek/duw installatie met die van een trekdraad installatie.
Unieke componenten ValkScreenDrive Type 3 (Semi-Trek/duw)
-
De ValkDriveTube trekt en duwt het scherm open en dicht.
Contiflo verzinkt, voorkomt witroest. Geschikt voor zwaar gebruik (bijv. bij verduisteringsdoek met geopende luchtramen) Verkrijgbaar in twee diameters: 27 en 32 mm. Verkrijgbaar in standaardlengtes. Eenvoudig aan te sluiten op tandbaan van iedere leverancier. Verjongde koppeling met flensmoer-flensboutverbinding.
-
De ValkTableClamp vormt de ideale verbinding tussen de ValkDriveTube en het ValkScreenProfile.
Verkrijgbaar in uitvoering voor 27 en 32 mm buis. Extra sterke verbinding door hollow profiel. Gemakkelijk en degelijk te monteren met slechts één bout.
-
De ValkRollerBracket geleidt de ValkDriveTube.
Eenvoudige montage. Verkrijgbaar in zowel bout- als klemvariant. Gebruik van gepatenteerde kunststof rollen. Bewegingsvrijheid rollen vangt moeiteloos uitzettingsverschillen tussen stalen spant en aluminium schermprofiel op.
-
De ValkDriveShaft bevindt zich in het midden van de aandrijfinstallatie. De as wikkelt de staaldraad op en af om het scherm te openen en sluiten.
De ValkDriveShaft is verkrijgbaar in drie uitvoeringen: x- verjongd, o-verjongd, glad.
X-verjongde as: eenvoudig te koppelen met boutverbinding, zonder speling én zonder lassen! O-verjongde as: makkelijker aan elkaar te koppelen door lassen dan de gladde buis. Gladde buis: aan elkaar te koppelen door lassen.
-
De ValkWireTensioner wordt gebruikt in combinatie met ValkWireSleeve. De Tensioner zorgt ervoor dat de RVS trekdraden op de juiste spanning staan, zodat de ValkKliMax correct functioneert. De Sleeve regelt het netjes op- en afwikkelen van de trekdraad.
Geschikt voor montage op de 2" aandrijfas. Bevestiging staalkabel aan binnenzijde van Tensioner ter voorkoming van schade aan schermdoek. Ontwerp garandeert onwrikbare fixatie en uitlijning op de ValkDriveShaft. Groeven op ValkWireSleeve geleiden de trekdraad. Gaatjes op ValkWireSleeve geven aan wanneer het juiste aantal wikkelingen is bereikt.
-
De ValkBearingBracket zorgt voor het geleiden van de ValkDriveShaft en kan op verschillende manieren aan de kasconstructie worden gemonteerd.
Sterk vereenvoudigde montage door klep-functionaliteit. Niet meer doorrijgen maar inleggen van de ValkDriveShaft. Vervaardiging uit één stuk aluminium voorkomt scheefstand. Voorkomt insnijden van de aandrijfas. Geoptimaliseerde plaatsing van de lager(s) garandeert bestendigheid tegen de krachten van de ValkDriveShaft. Verkrijgbaar met kunststof glijlager of met 8 kogellagers. Ook beschikbaar als klemvariant.
