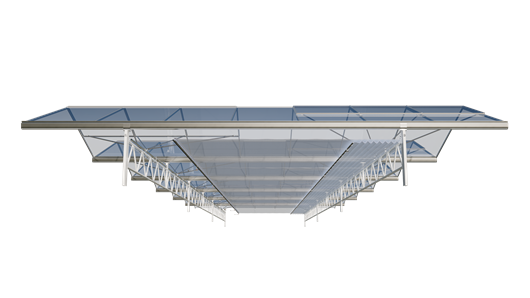

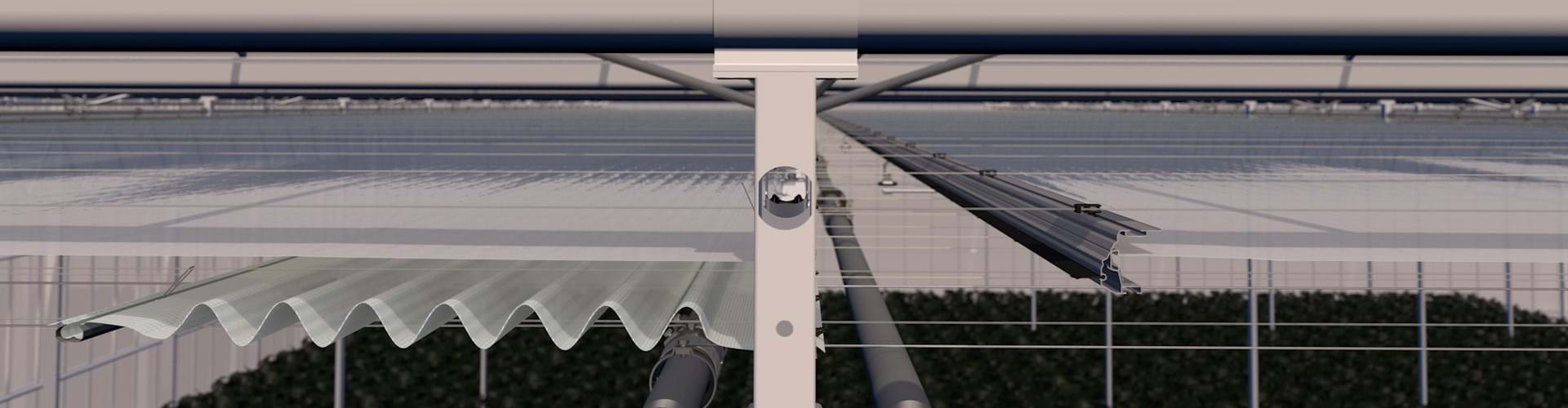

ValkCavityVision 2.0 | Het meest veelzijdige spouwschermsysteem

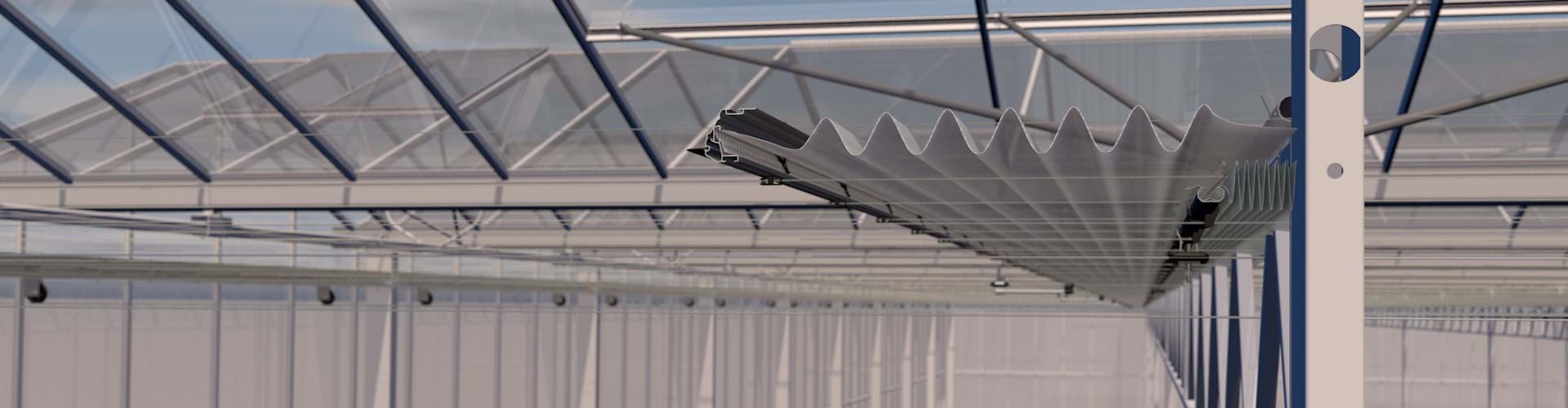

Een spouwschermsysteem, dat bestaat uit twee lagen schermdoek, met een tussenliggende luchtlaag, geeft kwekers maximaal grip op het gebied van energie-efficiency, gewasbescherming en kwaliteitsbeheer. Het resultaat: duurzamer ondernemen met meer rendement.

Dit wordt versterkt door te kiezen voor een spouwscherminstallatie met de beste prestaties op het gebied van functionaliteit en betrouwbaarheid en gebruiksgemak, zoals ValkCavityVision 2.0.

Daar waar bij ValkCavityVision 1.0 beide schermdoeken gemonteerd zijn aan één schermprofiel, aangedreven door één motor, worden deze bij ValkCavityVision 2.0 gemonteerd aan twee schermprofielen, aangedreven door twee motoren. Dit biedt meer sturingsmogelijkheden, waardoor kwekers de schermen nauwkeuriger kunnen afstemmen op specifieke omstandigheden.

Voorbeeld: Bij een toenemende warmtebehoefte na zonsondergang wordt het onderste schermdoek gesloten. Bij een afnemende energiebehoefte na zonsopkomst wordt het onderste schermdoek geopend zónder dat er meteen koude lucht binnenkomt, waardoor warmteverlies en stookkosten worden geminimaliseerd.

Kortom: ultieme klimaatbeheersing voor nóg meer rendement!

✔  Minder energiekosten ✔  Betere klimaatcontrole ✔  Meer rendement

Unieke componenten systeem Unieke componenten aandrijving
Bekijk hier hoe ValkCavityVision 2.0 werkt (video)

Wat maakt ValkCavityVision 2.0 uniek?

ValkCavityVision 2.0 bestaat uit enkele unieke componenten die volledig op elkaar zijn afgestemd en zich onderscheiden in functionaliteit, kwaliteit en montagegemak dankzij onze jarenlange ervaring, in-house R&D en eigen fabriek. Samen vormen de componenten een innovatief en betrouwbaar schermsysteem waarop u kunt bouwen, nu en in de toekomst.

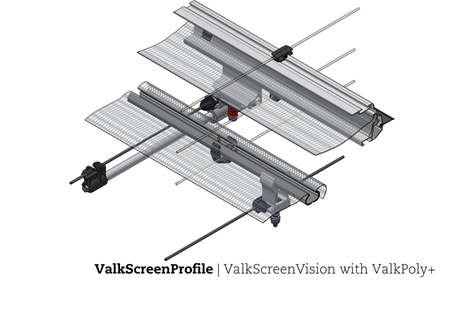

Bij het ValkCavityVision 2.0 schermsysteem kan voor de bovenste scherminstallatie het ValkScreenProfile van ValkScreenVision of ValkClip worden gebruikt. Voor de onderste scherminstallatie wordt het ValkScreenProfile van ValkPoly+ gebruikt. In alle typen ValkScreenProfile worden de schermdoeken vastgezet met de ValkScreenClip.

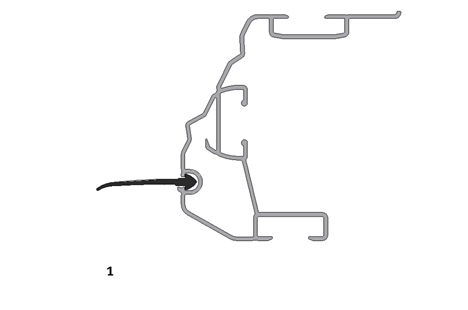

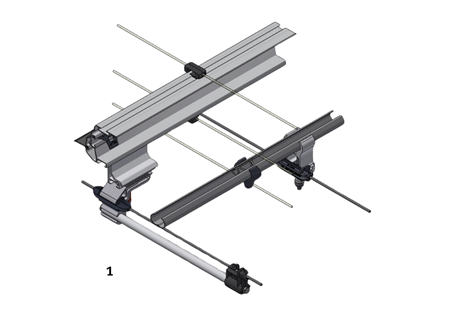

ValkScreenProfile bovenscherm (ValkScreenVision) (Afbeelding 1):

  • Brede bovenzijde geeft sterkte en voorkomt 'overbloezen' schermdoek.
  • Smalle onderzijde verkleind doekpakket voor lichtwinst.
  • Uniek ontwerp voor makkelijk stapelen.
  • Voorzien van kamers boven en onder voor simpele montage van ValkWireGuides.
  • Verkrijgbaar in 22, 35 en 50 mm doorsnede.
  • Prefab voorzien van afsluitrubbers voor een perfecte afdichting.
  • Verkrijgbaar in diverse standaard lengtematen.

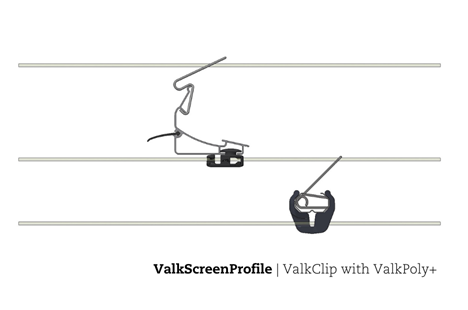

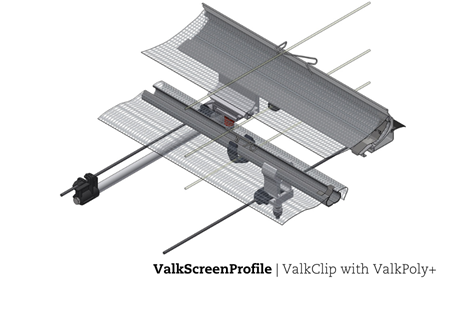

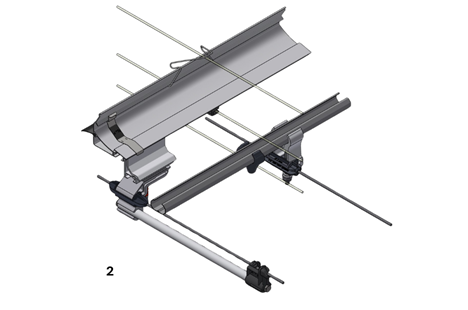

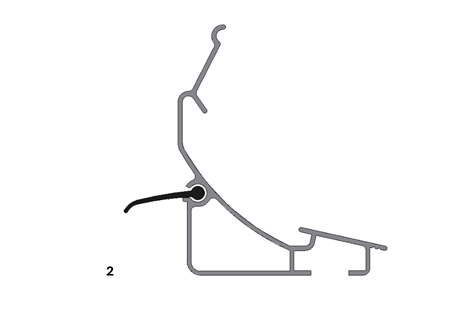

ValkScreenProfile bovenscherm (ValkClip) (Afbeelding 2):

  • Let op: wordt geleverd exclusief rubber sluitstrip, deze zal op locatie in getrokken moeten worden.
  • Lichtgewicht profiel door optimaal ontwerp met minimale wanddiktes.
  • Verkrijgbaar in 45 mm en 54 mm.
  • Geschikt voor kunststof ValkWireGuides aan de onderzijde en RVS ValkWireGuides aan de bovenzijde.
  • Verkrijgbaar in diverse standaard lengtematen

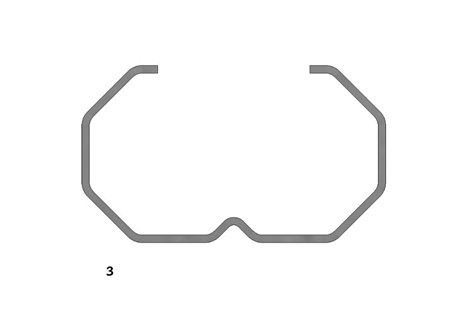

ValkScreenProfile onderscherm (ValkPoly+) (Afbeelding 3):

  • Unieke vorm.
  • Schuift eenvoudig in elkaar.
  • Perfect te koppelen.
  • Verkrijgbaar in 6400 mm lengte.
Bekijk schermprofiel toegepast (videofragment)

Met de ValkCavityVision 2.0 wordt het schermdoek van de bovenste scherminstallatie aan het spant bevestigd met een ValkTrussClip welke zorgt voor een zeer sterke verbinding.

De dubbele gebogen lip zorgt ervoor dat de atlasdraad goed in het midden blijft. Hierdoor raakt hij geen scherpe randen en geeft een dubbele ondersteuning van de atlasdraden, waardoor deze veel langer meegaan.

Betere klemkracht. Zeer compact: slechts 26 mm breed. Dubbele, afgeronde 'lippen' aan onderzijde voorkomen slijtage aan atlasdraden.

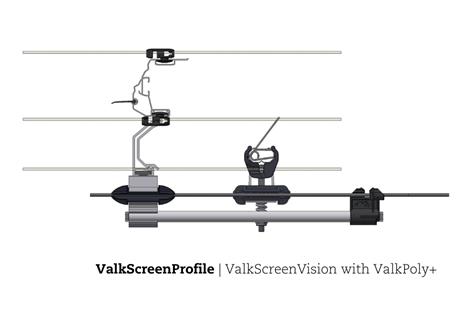

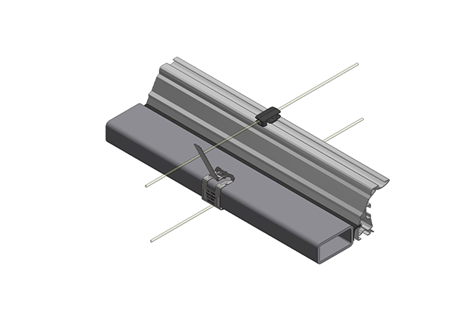

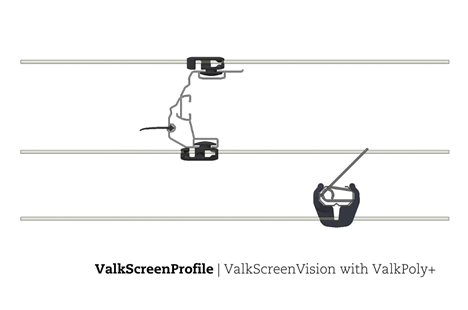

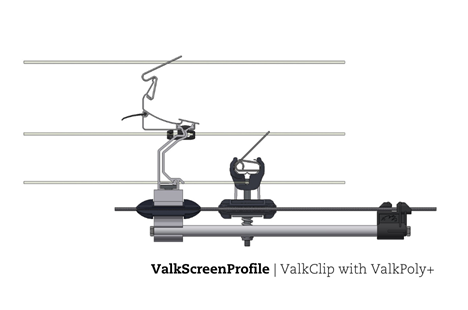

De ValkWireGuide is er in diverse uitvoeringen. Bij het ValkScreenProfile van ValkScreenVision wordt zowel boven als onder de kunststof variant gebruikt. Bij het ValkScreenProfile van ValkClip en ValkPoly+ is dit boven de RVS variant en onder de kunststof variant. Deze ValkWireGuide zorgt ervoor dat het profiel en de atlasdraden los van elkaar kunnen bewegen, waardoor de installatie spanningsvrij blijft bij rek en krimp.

Compacte uitvoering. Eenvoudig met één hand te bevestigen boven en onder in het ValkScreenProfile. De kunststof versie voorkomt slijtage van het ValkScreenProfile. Voorkomt lichtverlies door zwarte strepen op het schermdoek.
Bekijk ValkWireGuide toegepast (videofragment)

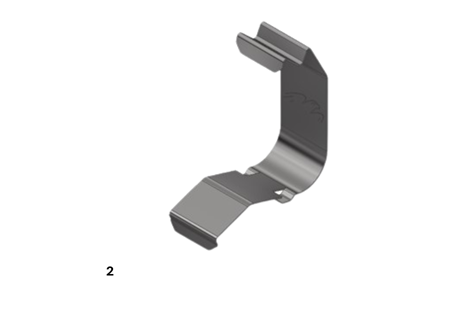

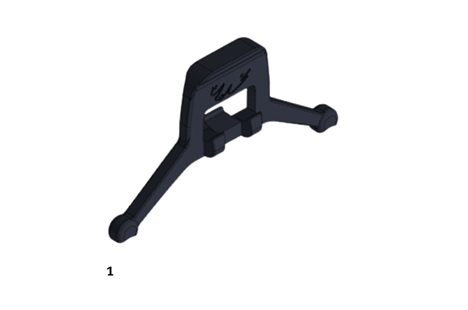

De ValkScreenClip is er in diverse uitvoeringen en zorgt voor de bevestiging van het schermdoek aan het ValkScreenProfile.

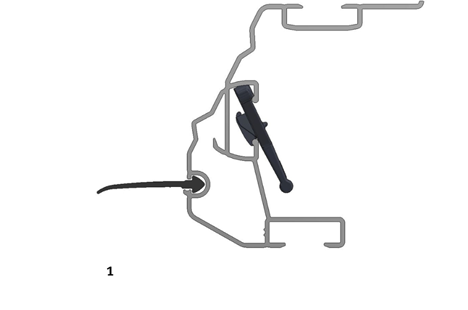

Bij het ValkScreenProfile bovenscherm (ValkScreenVision) wordt het schermdoek met de kunststof ValkScreenClip in de doekstripkamer van het profiel geklemd (Afbeelding 1).

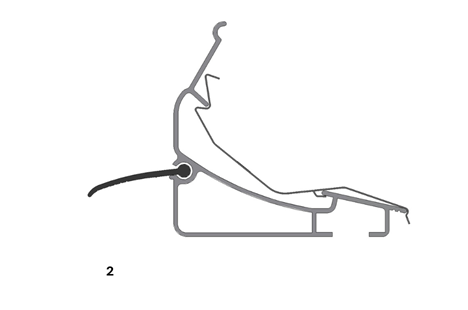

Bij het ValkScreenProfile bovenscherm (ValkClip) wordt het schermdoek met de RVS ValkScreenClip in het profiel geklemd (Afbeelding 2).

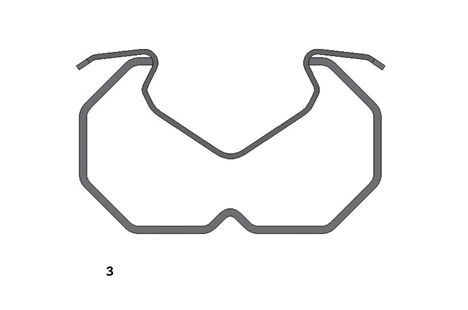

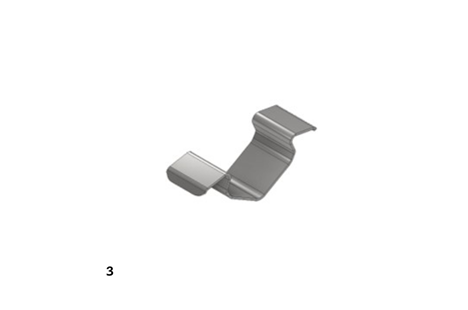

Bij het ValkScreenProfile onderscherm (ValkPoly+) wordt het doek vastgeklemd aan de bovenzijde van het profiel met een RVS clip (Afbeelding 3).

Minimale pakketgrootte voor maximale lichtwinst.

ValkScreenDrive: Voor elke Venlokas een geschikte schermaandrijving

U kunt kiezen uit drie verschillende type aandrijvingen. Hiermee heeft u altijd het meest geschikte systeem voor uw kas!

  • Type 2 (Trekdraad)
  • Type 3 (Semi-trek/duw)

Trek/duw aandrijving

Geschikt voor elk type kas Tandbanen noodzakelijk (extern aan te schaffen) Geen krachten op de kopgevels van de kas

Hoe werkt het?

Werking m.b.v. trek/duwbuis en tandbaan.
Voor het openen en sluiten van het schermdoek, beweegt de trek/duwbuis heen en weer m.b.v. de tandbaan.

Bekijk aandrijving type 1 (videofragment)

Unieke componenten ValkScreenDrive Type 1 (Trek/duw)

De ValkDriveTube trekt en duwt het scherm open en dicht.

Contiflo verzinkt, voorkomt witroest. Geschikt voor zwaar gebruik (bijv. bij verduisteringsdoek met geopende luchtramen) Verkrijgbaar in twee diameters: 27 en 32 mm. Verkrijgbaar in standaardlengtes. Eenvoudig aan te sluiten op tandbaan van iedere leverancier. Verjongde koppeling met flensmoer-flensboutverbinding.
Bekijk ValkDriveTube toegepast (videofragment)

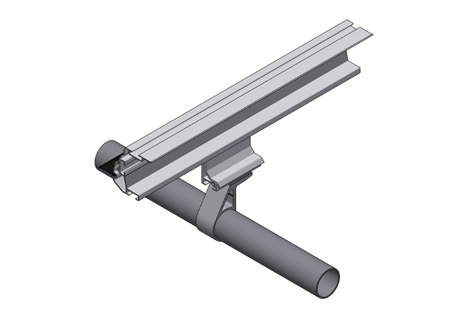

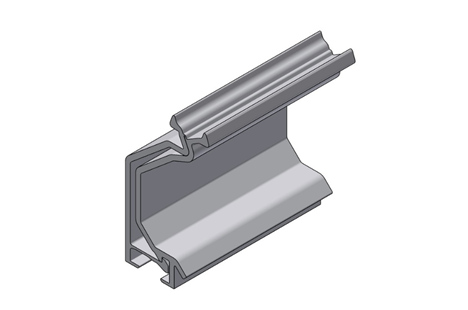

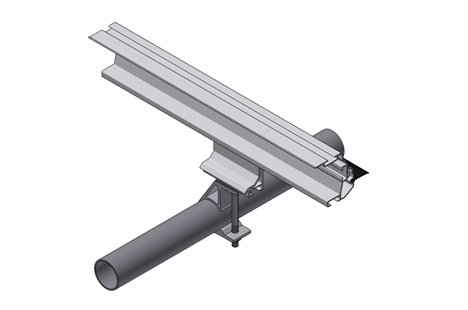

De ValkTableClamp vormt de ideale verbinding tussen de ValkDriveTube en het ValkScreenProfile. Deze wordt voor de bovenste scherminstallatie bij het ValkCavityVision 2.0 verlaagd gemonteerd met een ValkKliMax Extender.

Bij de onderste scherminstallatie wordt de ValkTableClamp direct gekoppeld aan het ValkScreenProfile.

Beide aandrijvingen kunnen onafhankelijk van elkaar lopen en komen niet met elkaar in conflict.

Verkrijgbaar in uitvoering voor 27 en 32 mm buis. Extra sterke verbinding door hollow profiel. Gemakkelijk en degelijk te monteren met slechts één bout. De Extender is in diverse varianten beschikbaar
Bekijk ValkTableClamp toegepast (videofragment)

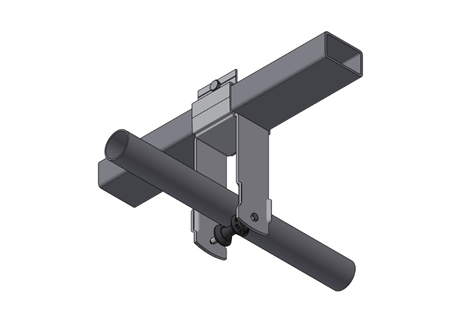

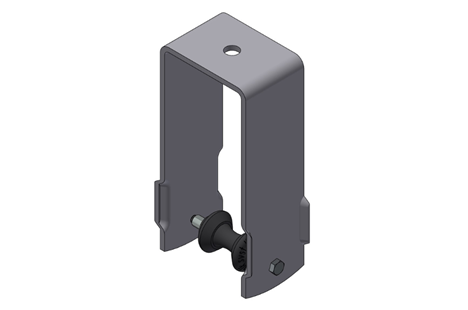

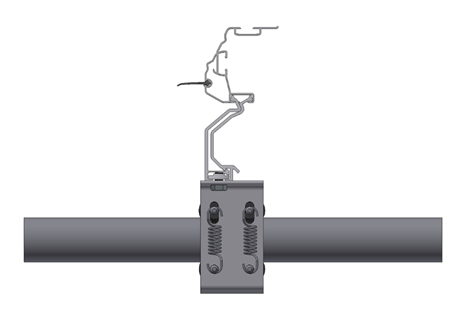

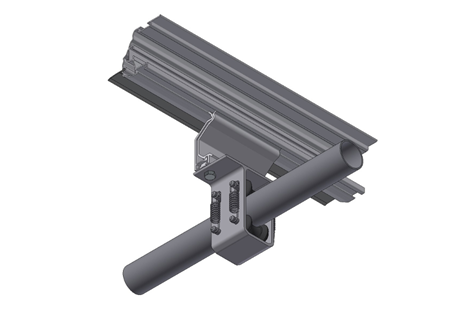

De ValkRollerBracket geleidt de ValkDriveTube.

Eenvoudige montage. Verkrijgbaar in zowel bout- als klemvariant. Gebruik van gepatenteerde kunststof rollen. Bewegingsvrijheid van de rollen vangt moeiteloos uitzettingsverschillen tussen stalen spant en aluminium schermprofiel op.
Bekijk ValkRollerBracket toegepast (videofragment)

De ValkRollerClamp vormt de verbinding tussen de ValkDriveTube en het ValkScreenProfile in het geval van afwijkende vakmaten (pasvak).

De ValkRollerClamp vervangt in dit geval de ValkTableClamp, waardoor ook in dit afwijkende vak een perfect sluitend schermdoek is gegarandeerd.

Ook hier wordt bij het bovenste scherm de ValkRollerClamp verlaagd gemonteerd met de ValkExtender.

Geschikt voor 27 en 32 mm buis.
Bekijk ValkRollerClamp toegepast

Trekdraad aandrijving

Voordeliger Bestuurt grote schermafdelingen Kas dient bestand te zijn tegen de krachten van deze installatie

Hoe werkt het?

Werking m.b.v. rvs trekdraad. Deze draad wordt om een stalen aandrijfas gewikkeld. Een speciale spanbus zorgt ervoor dat de draad de juiste spanning krijgt voor een soepele werking.

Bekijk aandrijving type 2 (videofragment)

Unieke componenten ValkScreenDrive Type 2 (Trekdraad)

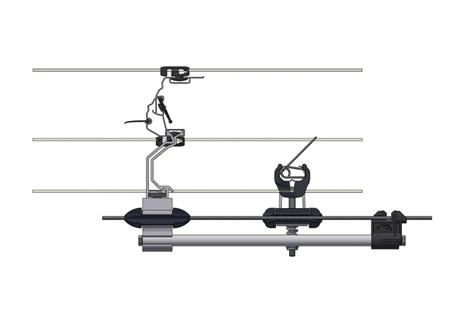

Bij het ValkCavityVision 2.0 schermsysteem wordt bij de bovenste scherminstallatie de ValkKliMax Stability verlaagd gemonteerd met de ValkKliMax Extender.

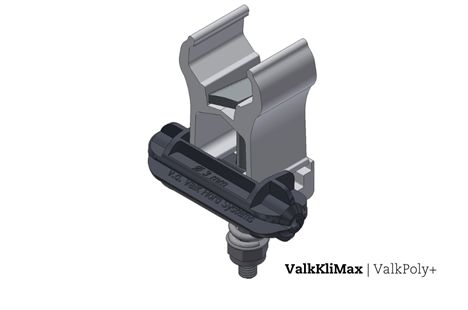

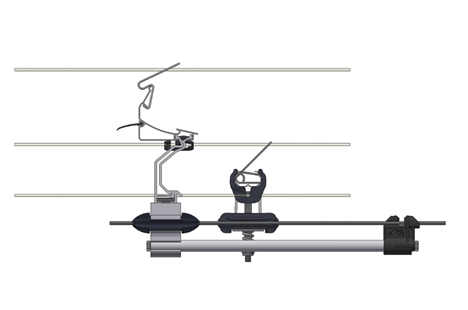

Voor de onderste scherminstallatie wordt de ValkKliMax van het ValkPoly+ schermsysteem gebruikt.
Deze wordt direct aan het schermprofiel gemonteerd.

Beide aandrijvingen kunnen onafhankelijk van elkaar lopen en komen niet met elkaar in conflict.

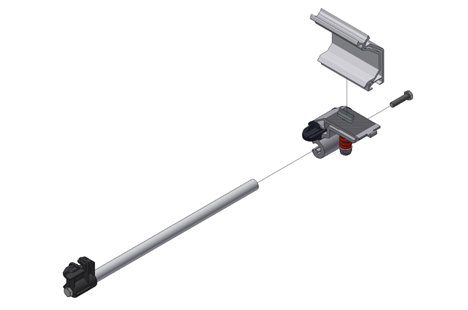

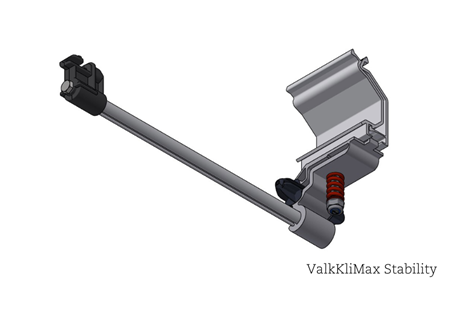

De ValkKliMax maakt een schermsysteem maximaal beheersbaar en effectief: of het nu gaat om het openen en sluiten van het schermdoek, of het zetten van vochtkieren.

De ValkKliMax verzekert een perfecte afdichting in alle situaties, uiterste gelijkmatige vochtkieren en een zo klein mogelijk doekpakket.

De krachtigste in zijn soort met 6 of 9 kilo weerstand. Lijnt schermprofielen eerst uit voor gelijkmatige vochtkieren of gelijkmatige afvoer van warmte.. Garandeert gecontroleerde krachten op de kasconstructie. Geeft lichtwinst door compacte constructie. De ValkKliMax Stability wordt uitgevoerd met een stabiliteit as.
Bekijk de ValkKliMax toegepast (videofragment)

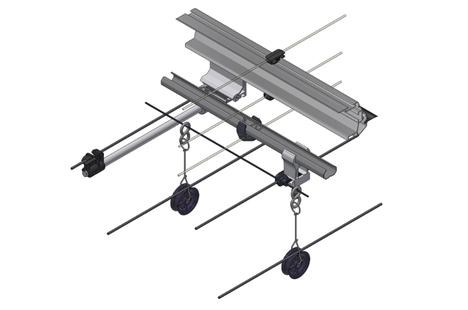

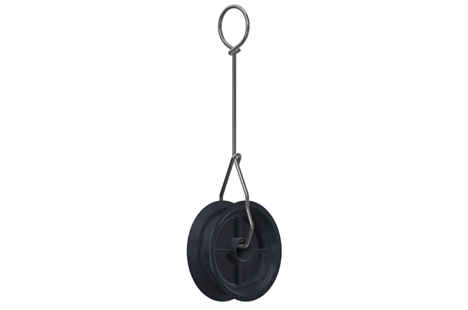

De ValkPulley ondersteunt de retourdraad van de trekdraad (type 2) aandrijving, zodat deze niet gaat doorhangen en de installatie soepel blijft lopen.

Kan worden bevestigd aan spantkoker (sluitdraad). Te openen, kan hierdoor ook achteraf aan retourdraad worden gemonteerd. Te openen, kan hierdoor eenvoudig worden verwijderd of vervangen.

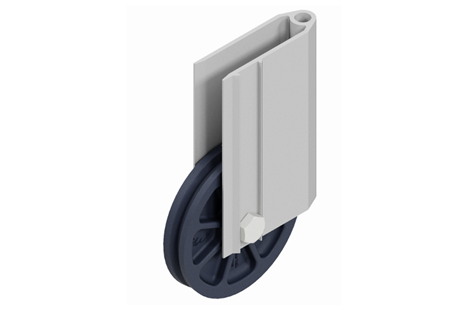

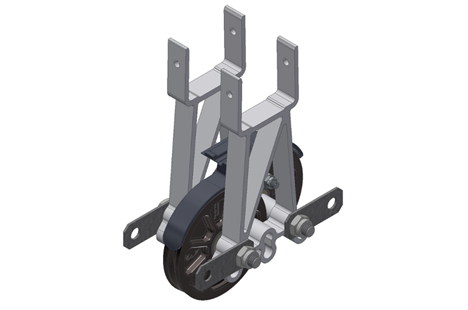

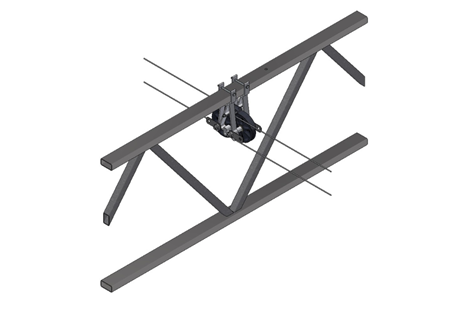

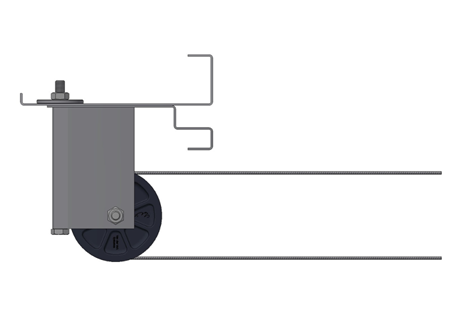

Het ValkReversingWheel zorgt ervoor dat de RVS trekdraad ter plaatse van de kopgevel en bij een afdelingssplitsing retour geleid wordt.

Snel leverbaar, in zowel enkel of dubbele variant. Voorgemonteerd in verlaagde aluminium behuizing met kunststof wielen. Dubbel gelagerde wielen voor het verwerken van grotere krachten. Eenvoudig te monteren aan standaard profielmaten. Verkrijgbaar in 100 mm en 130 mm, geschikt voor 3 mm kabel Voorkomt contact met ValkKliMax bij smal profiel, zonder noodzaak van uitbouwplaatje. Voorkomt slijtage schermdoek door positionering van atlasdraad t.o.v. trekdraad. Gespiegelde versie beschikbaar (dubbel wiel) als oplossing voor meerdere scherminstallaties.
VCV ValkReversingWheel

De ValkDriveShaft bevindt zich in het midden van de schermafdeling. De as wikkelt de staaldraad op en af om het scherm te openen en sluiten.

De ValkDriveShaft is verkrijgbaar in drie uitvoeringen:
x- verjongd, o-verjongd, glad.

X-verjongde as: eenvoudig te koppelen met boutverbinding, met minimale speling én zonder lassen! O-verjongde as: makkelijker aan elkaar te koppelen door lassen dan de gladde buis. Gladde buis: aan elkaar te koppelen door lassen.
Bekijk ValkDriveShaft toegepast (videofragment)

De ValkWireTensioner wordt gebruikt in combinatie met ValkWireSleeve. De Tensioner zorgt ervoor dat de RVS trekdraden op de juiste spanning staan, zodat de ValkKliMax correct functioneert. De Sleeve regelt het netjes op- en afwikkelen van de trekdraad.

Geschikt voor montage op de 2" aandrijfas. Bevestiging staalkabel aan binnenzijde van Tensioner ter voorkoming van schade aan schermdoek. Ontwerp garandeert onwrikbare fixatie en uitlijning op de ValkDriveShaft. Groeven op ValkWireSleeve geleiden de trekdraad. Gaatjes op ValkWireSleeve geven aan wanneer het juiste aantal wikkelingen is bereikt.
Bekijk ValkWireTensioner toegepast (videofragment)

De ValkBearingBracket zorgt voor het geleiden van de ValkDriveShaft en kan op verschillende manieren aan de kasconstructie worden gemonteerd.

Sterk vereenvoudigde montage door klep-functionaliteit. Niet meer doorrijgen maar inleggen van de ValkDriveShaft. Vervaardiging uit één stuk aluminium voorkomt scheefstand. Voorkomt insnijden van de aandrijfas. Geoptimaliseerde plaatsing van de lager(s) garandeert bestendigheid tegen de krachten van de ValkDriveShaft. Verkrijgbaar met kunststof glijlager of met 8 kogellagers. Ook beschikbaar als klemvariant.
Bekijk ValkBearingBracket toegepast (videofragment)

Semi-trek/duw aandrijving

Voordelig en geschikt voor elk type kas Bestuurt grotere schermafdelingen Zonder tandbaan Geen krachten op de kopgevels van de kas

Hoe werkt het?

Werking m.b.v. trekduwbuis en stalen trekdraad.
Combineert de voordelen van een trek/duw installatie met die van een trekdraad installatie.

Bekijk aandrijving type 3 (videofragment)

Unieke componenten ValkScreenDrive Type 3 (Semi-trek/duw)

De ValkDriveTube trekt en duwt het scherm open en dicht.

Contiflo verzinkt, voorkomt witroest. Geschikt voor zwaar gebruik (bijv. bij verduisteringsdoek met geopende luchtramen) Verkrijgbaar in twee diameters: 27 en 32 mm. Verkrijgbaar in standaardlengtes. Eenvoudig aan te sluiten op tandbaan van iedere leverancier. Verjongde koppeling met flensmoer-flensboutverbinding.
Bekijk ValkDriveTube toegepast (videofragment)

De ValkTableClamp vormt de ideale verbinding tussen de ValkDriveTube en het ValkScreenProfile. Deze wordt voor de bovenste scherminstallatie bij het ValkCavityVision 2.0 verlaagd gemonteerd met een ValkKliMax Extender.

Bij de onderste scherminstallatie wordt de ValkTableClamp direct gekoppeld aan het ValkScreenProfile.

Beide aandrijvingen kunnen onafhankelijk van elkaar lopen en komen niet met elkaar in conflict.

Verkrijgbaar in uitvoering voor 27 en 32 mm buis. Extra sterke verbinding door hollow profiel. Gemakkelijk en degelijk te monteren met slechts één bout. De Extender is in diverse varianten beschikbaar
Bekijk ValkTableClamp toegepast (videofragment)

De ValkRollerBracket geleidt de ValkDriveTube.

Eenvoudige montage. Verkrijgbaar in zowel bout- als klemvariant. Gebruik van gepatenteerde kunststof rollen. Bewegingsvrijheid van de rollen vangt moeiteloos uitzettingsverschillen tussen stalen spant en aluminium schermprofiel op.
Bekijk ValkRollerBracket toegepast (videofragment)

De ValkDriveShaft bevindt zich in het midden van de schermafdeling. De as wikkelt de staaldraad op en af om het scherm te openen en sluiten.

De ValkDriveShaft is verkrijgbaar in drie uitvoeringen: x- verjongd, o-verjongd, glad.

X-verjongde as: eenvoudig te koppelen met boutverbinding, zonder speling én zonder lassen! O-verjongde as: makkelijker aan elkaar te koppelen door lassen dan de gladde buis. Gladde buis: aan elkaar te koppelen door lassen.
Bekijk ValkDriveShaft toegepast

De ValkWireTensioner wordt gebruikt in combinatie met ValkWireSleeve. De Tensioner zorgt ervoor dat de RVS trekdraden op de juiste spanning staan, zodat de ValkKliMax correct functioneert. De Sleeve regelt het netjes op- en afwikkelen van de trekdraad.

Geschikt voor montage op de 2" aandrijfas. Bevestiging staalkabel aan binnenzijde van Tensioner ter voorkoming van schade aan schermdoek. Ontwerp garandeert onwrikbare fixatie en uitlijning op de ValkDriveShaft. Groeven op ValkWireSleeve geleiden de trekdraad. Gaatjes op ValkWireSleeve geven aan wanneer het juiste aantal wikkelingen is bereikt.
Bekijk ValkWireTensioner toegepast (videofragment)

De ValkBearingBracket zorgt voor het geleiden van de ValkDriveShaft en kan op verschillende manieren aan de kasconstructie worden gemonteerd.

Sterk vereenvoudigde montage door klep-functionaliteit. Niet meer doorrijgen maar inleggen van de ValkDriveShaft. Vervaardiging uit één stuk aluminium voorkomt scheefstand. Voorkomt insnijden van de aandrijfas. Geoptimaliseerde plaatsing van de lager(s) garandeert bestendigheid tegen de krachten van de ValkDriveShaft. Verkrijgbaar met kunststof glijlager of met 8 kogellagers. Ook beschikbaar als klemvariant.
Bekijk ValkBearingBracket toegepast (videofragment)
